液晶显示技术不断进步，从最常听到的LCD、LED、OLED，到现在业界最热门的显示技术MicroLED、MiniLED、MicroOLED，你是否曾想过要搞懂，却又看得一头雾水？对此，这里将从科普的角度简单介绍这些新一代显示技术的特色，以及跟旧有技术的差别。

LCD、LED、OLED差在哪？

LCD是「液晶显示屏幕」（liquid-crystaldisplay），目前市场大都使用「薄膜电晶体液晶显示器」（TFT-LCD）技术，由两片玻璃基板中间夹着一层液晶，上层玻璃基板是彩色滤光片、下层玻璃则镶嵌着电晶体，当电流通过电晶体所产生的电场变化，使得液晶分子原本的旋转排列发生扭转，进而改变光线通过的旋转幅度，并以不同比例照射在彩色滤光片上，进而产生不同的颜色。

LCD面板最常使用TFT-LCD技术（Source：科技新报制图）

目前LCD技术已经相当成熟，用于一般电脑和电视萤幕，且成本低廉，成为消费产品的基础技术。

一般液晶显示器的显像原理（Source：科技新报制图）

了解LCD后，接着来介绍LED和OLED。

LED叫做「发光二极体」（light-emittingdiode），利用电能转为光能，在半导体内正负极2个端子施加电压，当电流通过后，电子与空穴相结合，剩余能量便以可见光的形式释放，依照使用材料的不同，光子能量会产生不同波长的光。直显式的LED常用于户外电视墙或者红绿灯，LED晶片则是目前电视、屏幕背光源与照明的主流产品。

LED技术是利用电能转为光能。（Source：科技新报制图）

而LED跟OLED的驱动概念相当相近，不过使用的材料完全不同。OLED叫做「有机发光二极体」（OrganicLight-EmittingDiode），基本结构是在铟锡氧化物（ITO）玻璃上制作一层有机材料发光层，并在发光层上再覆盖一层低功函数的金属电极。透过外界电压的驱动下，正极电洞与阴极电子便会在发光层中结合，产生能量并发出光，因材料特性不同而产生R、G和B三原色，来构成基本色彩。

OLED技术（Source：科技新报制图）

OLED与LCD最大的差异在于自体发光，LCD需要LED背板和滤光片，而OLED能够自体发光。

OLED虽然呈现的画面鲜艳、功耗低、可以弯曲，但有机材料会氧化所以寿命相对较短，也会出现色烙问题，加上成本高、技术含量高，目前大都适用于小萤幕，好比手机屏幕。

MiniLED、MicroLED傻傻分不清楚

懂了LCD、LED和OLED的基本差异后，再来看高阶显示技术MiniLED、MicroLED和MicroOLED。

MiniLED和MicroLED最直观的差异就是LED晶体的颗粒大小，但从概念来看却又有一点差异。MiniLED正式名称为「次毫米发光二极体」，MicroLED是指「微发光二极体」，两者晶体尺寸基本上以100微米为界，约0.1毫米。

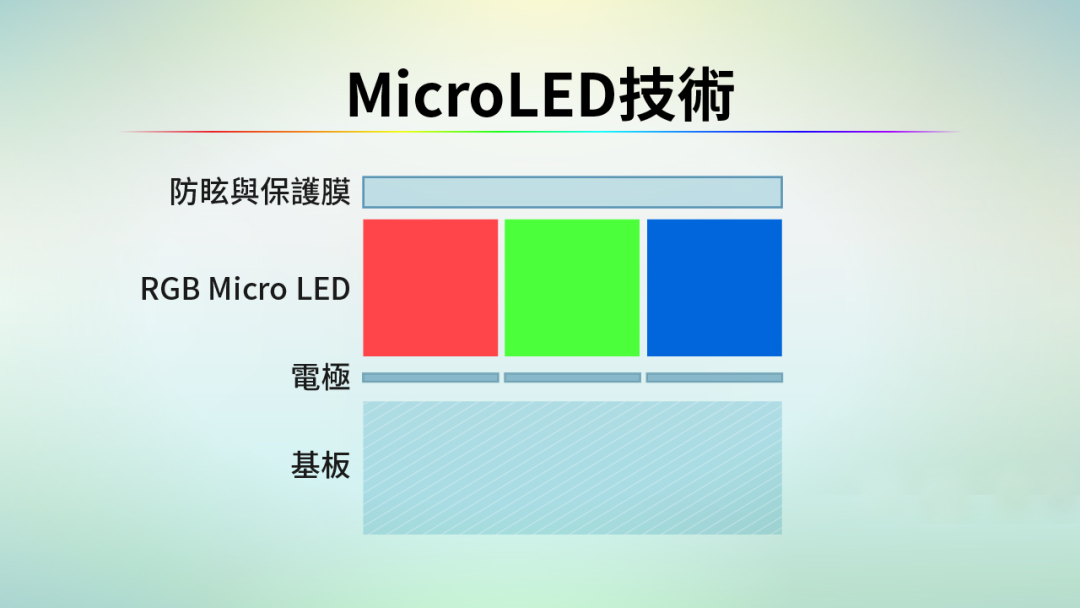

MicroLED技术结构（Source：科技新报制图）

MiniLED被视为是MicroLED的过渡期，是传统LED背光基础上的改良版本，作为LCD面板的背光源使用；MicroLED则是新一代的显示技术，将LED背光源微缩化、矩阵化，致力于单独驱动无机自发光（自发光）、让产品寿命更长，甚至性能更胜OLED，被业界视为下世代的显示技术。

目前，MiniLED技术主要用于「多区背光显示器」以及「大型RGB小间距显示器」。MiniLED技术中的「多区背光调控」功能可达成分区调光，好比强化画面的高对比度和高解析度，达到HDR效果，效果与OLED显示器相近；另一个技术是使用MiniLED晶粒，打造出显示画素间距低于Pitch1.0mm的大尺寸萤幕，除了提升LED显示屏幕的解析度，还能创造新的显示屏幕主流规格。

至于MicroLED则会带来技术新突破，用途不仅限于背光源，因为MicroLED的晶粒到了肉眼难以分辨的等级，可以直接将R、G、B三原色的晶粒拼成一个像素点，变成「一个像素」的概念，不再需要滤光片和液晶层，也正因为这样的技术特点与过往LCD显示屏幕的发光结构完全不同，将为LCD产业带来全新革命。

巨量转移要将晶粒完整放到电路矩阵上，实际做起来非常困难。（Source：科技新报制图）

除了可望为LCD产业开创全新局面，未来MicroLED的应用范畴广阔，包括AR/VR设备、车用屏幕、高解析度穿戴产品等。不过，MicroLED技术却存在许多困难需要解决，从前期的磊晶技术瓶颈、巨量转移（MassTransfer）良率、封装测试问题，到后续的检测、维修都是很大的挑战，影响MicroLED能否量产。

OLED下一代技术，MicroOLED技术大革新

MicroOLED又称硅基OLED（OLED on silicon）称为半导体技术与OLED技术的结合，实现更轻更薄、能耗也更低的技术，AR/VR应用前景可期，但与先前提到的MicroLED又有什么不同呢？

不过在此之前，得先说明清楚OLED为何物，MicroOLED又是否仅是OLED的微缩版。

MicroOLED技术

OLED技术发展已久，材料大多为有机材料，不须背光模组、透过各个像素发光，每个像素都可以发出独立、某种颜色的光，且可以单独打开和关闭，因此除了拥有出色且深邃的黑以及优良的对比度，耗电量也低于传统的LED与液晶显示器（LCD）。

满满的OLED像素点（Source：shutterstock）

目前OLED技术也已经应用在智慧型手机与电视显示器，MicroOLED虽然只在名称前加了个「Micro」，又源于OLED，但是生产更复杂的显示技术，也有截然不同的市场定位，应用直指AR/VR显示器领域。

MicroOLED主要是在两层电极之间使用能够发光的萤光有机材料，电流通过后会发出单色光，再透过滤色器生成所需的颜色。MicroOLED光源模组是将OLED蒸镀到基板上，若是主要的矽基OLED则是蒸镀到矽基板（半导体晶圆）上，除了带有OLED自发光优势，面板厚度和体积也比以前更薄、更小、耗能更低，再加上响应时间短、发光效率高等特性，更容易实现高ppi（像素密度）。

这也正巧满足AR/VR等头盔显示器、显示镜等需求。AR/VR技术虽然已经问世多年，但因为技术本身尚未完善，实际体验往往会面对晕眩、解析度低，以及体积大又昂贵的问题，若要解决晕眩问题，面板解析度要从现在的500ppi解析度提升到2,000ppi才可以。

这便是MicroOLED的市场所在，虽说它没有那么亮，也有着OLED的不同程度老化问题，难进攻大尺寸领域，但是MicroOLED在小尺寸领域具有明显优势。随着大家对AR/VR显示应用从游戏、军事，慢慢推广到医疗、教育与零售业，市场扩大，连带对于画质、延迟等显示要求也攀升，具备高解析度、辉度、对比及反应速度的新一代显示技术就可以取得发展机会，目前MicroOLED更已经应用在军事，工业，医疗和商业智慧眼镜。

MicroOLED还是MicroLED？别搞混了！

在提到MicroOLED的时候，往往也会提及另一个先进显示技术、名称同样有Micro的「MicroLED」，不过这两个虽然都是目标超高精细、高解析度、高可靠度及反应时间快，但从制程到应用皆完全不同，MicroLED与MicroOLED的市场仅有部分重叠。

MicroLED尺寸界定为75微米以下，不带蓝宝石衬底，制程方面MicroLED也是采用不一样的磊晶技术，在晶片上整合的高密度微小尺寸的LED阵列，应用领域非常广阔，从穿戴式装置、头戴式显示器、AR/VR到光疗技术都有，也因为MicroLED是无机材料，具有更高的亮度并且比使用有机材料的OLED更稳定。

目前MicroLED最大难题则是如何将数百万颗微小的LED精准转移到背板上（巨量转移）、以及后续的检测与封装技术，投资成本相当高昂。

相较之下，MicroOLED尺寸不一定局限在75微米，OLED制程就会定义每个像素大小，MicroOLED主要是采用蒸镀技术，如何将容易受到氧气和水影响的有机材料，精准且均匀蒸镀到基板上，真空镀膜机、精密的金属遮罩（Fine Metal Mask，FMM）将是制程重点之一。

目前已有多家厂商正研发MicroOLED，主要也是因为矽基MicroOLED技术是结合积体电路的设计制程CMOS制程和OLED技术，以单晶矽为有源驱动背板，例如日经亚洲（NikkeiAsia）3月时透露，苹果（Apple）找上长期晶片供应伙伴台积电，将一同研发超先进显示器技术MicroOLED。

除此之外，中国、南韩也一直没有忽略这块，中国京东方2018年以来一直与云南合资企业昆明京东方显示技术一同开发MicroOLED，ELEC研究指出，京东方更计划在2021下半年推出商用MicroOLED显示器，应用主打AR/VR领域，蒸镀设备则与南韩Sunic Systems合作。

韩国显示及半导体设备厂商APSHoldings也在5月透露，南韩政府已找上他们负责一个MicroOLED显示专案，APS将与其他开发商在2024年之前共同开发出4,000ppi的AR眼镜。

2020年法国Micro-OLED也宣布从两家泛欧高科技投资者CipioPartners和Ventech处获得800万欧元成长型投资，推动开发整合AR模组。

MicroOLED的市场方向明确，在小尺寸领域有较明显优势，应用范围也没有像OLED、MicroLED那么广泛，也变成近年来的研究热点之一，已有不少厂商投入并增强制造能力，满足不同领域的需求，将是未来十年推动AR/VR和其他人机设备的重要推手，事实上2020年显示展会也有多款MicroOLED产品现身，ppi更可达3,000以上。

预计到2024年，全球微显示器市场将达5,000万台，包括AR/VR、智慧眼镜、头盔显示器和抬头显示器。
